一、工程名稱:

機關後勤服務中心

2.總建築麵積:14456平方米其中:地上建築麵積12865平方米地下建築麵積1591平方米

3.建築層數:地上8層，地下1層。

4.建築高度:36.300米.

二. 設計範圍

燃氣由業主委托當地其他單位負責設計。暖通專業負責建築紅線內空調通風、防排煙設計。

三、通風換氣次數

廁 所   10次/小時

水泵房   4次/小時

變配電室  由設備發熱量確定

電梯機房  10次/小時

廚房熱加工間   40次/小時

廚房粗加工間   12次/小時

汙水泵房   12次/小時

四.防排煙設計參數

4.1防煙

4.1.1自然防煙：防煙樓梯間前室可開啟外窗麵積不小於2.0m2，合用前室不小於3.0m2；

4.1.2機械防煙：防煙樓梯間采用自然排煙，合用前室不具備自然排煙條件時，設置正壓送風係統，送風量為26000m3/h；

4.2排煙

4.2.1自然排煙：需要排煙的房間可開啟外窗麵積不小於該房間麵積的2%；

4.2.2機械排煙：排煙量按每平方米60m3/h計算，負擔兩個或兩個以上防煙分區時，係統排煙量按最大防煙分區麵積每平方米120m3/h計算；

五、 冷、熱源：

1冷熱源選用兩台額定製冷量為567kW的螺杆式風冷熱泵機組和額定製冷量380匹變製冷劑流量空調機組（VRV）。其中風冷熱泵機組服務於地下一層到四層的各類餐廳、包廂和宴會廳等。風冷熱泵機組夏季提供7%%dC的冷凍水，回水溫度為12℃,冬季提供的熱水溫度為45℃，回水溫度為40℃.風冷熱泵設置屋麵。

2為五層辦公、六~八層套間設置變製冷劑流量空調係統，空調室外機設置與屋麵。

六. 空調通風及防排煙係統設計：

1空調係統設計：

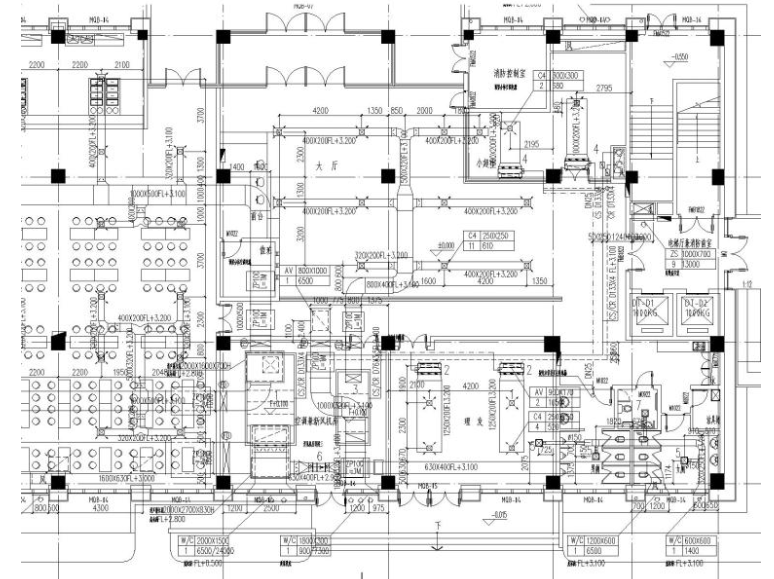

1.1大廳、一層食堂、二層食堂、三層宴會廳等大空間區域采用全空氣低速送風係統。新風從外牆百葉引入，與回風混合後，經組合式空調箱冷卻（加熱、加濕）後送入空調區域，采用上送上回的氣流組織。

1.2三層包廂、四層包廂等采用風機盤管加新風空調係統。

1.3五層辦公室、會議室、六層公共活動室、六~八層套間均采用VRV加新風空調係統。

1.4所有新風空調箱和組合式空調箱均設G4+F7初、中效過濾、濕膜加濕。

1.5消防控製中心和值班室等預留分體空調電源，建築專業預留室外機位置。

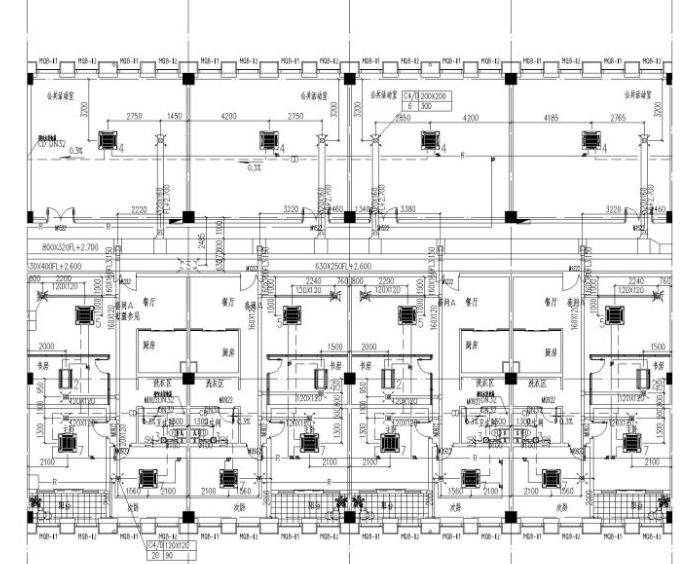

1.6五層辦公室、會議室、六層公共活動室、六~八層套間均采用VRV係統。根據負荷、使用時間劃分VRV係統。

1.7VRV室外機設置在屋頂。五~八層每層設置新風機房，由外牆防雨百葉引入新風，新風經過濾、冷卻（加熱）處理後，送入各空調區域。

1.8VRV係統室內機根據房間的特點選用了嵌入式四麵出風、兩麵出風等型式。室內機均帶凝結水泵。

2空調水係統設計：

2.1空調水係統采用二管製異程式變流量水係統。

2.2為平衡阻力和調節溫度，在空調箱回水管上設比例式動態平衡電動調節閥；在風機盤管回水管上設開關式電動二通閥和靜態平衡閥；

2.3采用高位保溫型膨脹水箱對水係統進行補水、膨脹，設置在電梯機房屋頂；

3.3通風係統設計

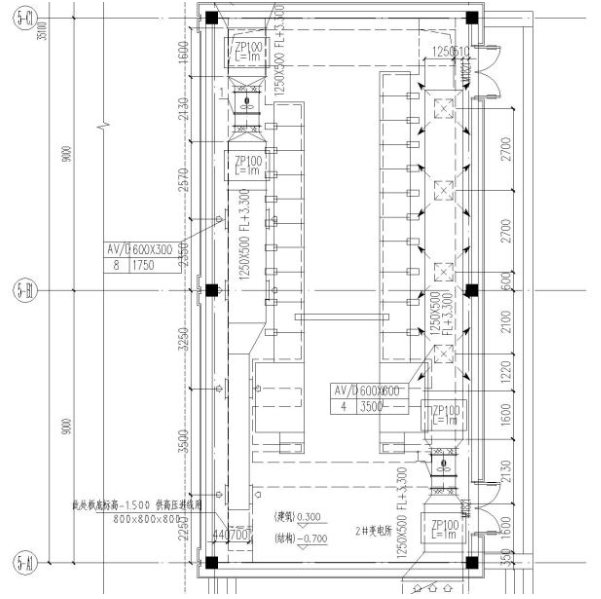

3.1連廊上的變電所設機械進、排風係統。換氣次數按設備發熱量計算，進、排風通過側牆百葉從室外引入或排放至室外。

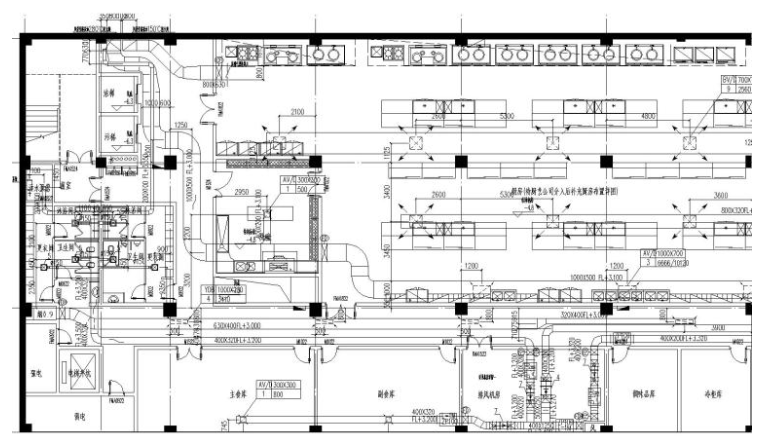

3.2地下層廚房設置機械進排風係統，其中65%由排氣罩排除，35%由全麵通風係統排除；全麵排風經豎井由屋麵的排風機排至大氣；排氣罩的排風經排風豎井至屋麵，經靜電式油煙淨化器處理後排至大氣。

3.3廁所、庫房和水泵房等設置機械排風。五層會議室、咖啡間等設置機械排風。

3.4地下密閉廚房設置事故通風，與全麵排風係統合用，通風換氣次數為12次/h。根據燃氣濃度報警信號切換至事故通風狀態。若地下廚房內發生火災，則將全麵通風係統的分級切換至高速檔，進行機械排煙。

六、圖紙展示
