一、油煙淨化設備項目背景

新鄉醫學院位於新鄉市，是河南省屬普通本科院校、國家“十三五”中西部高校基礎能力建設工程支持高校、教育部卓越醫生教育培養計劃建設高校，為河南省獨立建製的西醫本科院校。根據提供的數據顯示，目前校區有餐廳三個，燃料為煤氣。為了遵守新鄉市有關環保法規，實現學校食堂餐廳油煙0排放，減少油煙二次汙染。我司對其餐廳工作時所產生的油煙廢氣設計了一套油煙淨化設備治理方案。

二、油煙淨化設備方案

（一）、油煙淨化概況

依據提供的相關數據，目前校區共有三個學生餐廳，燃料為煤氣，油煙通過排油煙管排放，根據新鄉醫學院餐廳廚房油煙排放的具體情況，需使用3套油煙淨化設備對油煙氣進行治理。參考鑫久久久久国产成人精品亚洲午夜油煙淨化治理的相關行業經驗，按國家檢測標準，每個爐頭的油煙發生量為1500 m3/h。受新鄉醫學院的相關委托，我司提出如下設計方案供新鄉醫學院參考。

（二）、油煙淨化設計原則

1、認真貫徹和執行國家關於環境保護的方針政策，遵守國家有關法規、規範、標準。確保各項排放達到國家及地方有關的廚房油煙排放標準；

2、采用先進、合理、成熟、可靠的處理工藝，設備選型要綜合考慮性能，價格，維護，管理等。

3、工藝設計與設備選型能夠在運行過程中有較大的調節餘地；

4、盡量減少對周圍環境的影響，合理控製噪聲、氣味，工程建設完成後，力爭達到社會效益、經濟效益和環境效益的統一。

5、設備要求高效節能，噪音低，運行可靠。

6、操作管理方便，節省動力消耗和運行費用。

（三）、油煙淨化設計依據

1、《中華人民共和國環境保護法》

2、《中華人民共和國大氣汙染排放標準》

3、《化工環境保護設計手冊》

4、《三廢處理工程技術手冊》

5、《新鄉市市地方標準》

6、《飲食業油煙排放標準》（HJ/T62-2001）

7、《飲食業油煙處理設備標準》（GWPB5-2000）

（四）、油煙淨化設計範圍

從樓頂油煙煙氣排放口起至達標處理合格止。其中包括處理過程中的設備、電器、管道安裝等方麵的設計、施工。

（五）、油煙淨化治理目標

根據國家環保總局《飲食業油煙排放標準》（GWP5-2000）和《廣東省地方標準》（大氣汙染物排放限值DB44/27-2001）的有關規定，具體油煙排放指標如下：

出口油煙排放濃度為：≤2mg/m3 最低淨化率為：≥90%。

（六）、油煙淨化治理方案與說明

針對學校餐廳基本情況，現將廚房油煙的治理方案分別敘述如下：

1、治理工藝的選擇

目前，油煙治理工藝主要有靜電吸附、水化處理、濾網（布）除油。為了達到GB18483-2001的油煙排放標準，我們選擇了靜電式油煙淨化器B係列。采用更切合國際通用的201 3K不鏽鋼鋸齒形電離板。電壓集塵段采用210 3K不鏽鋼材質，增加寬帶使其吸附麵積更大。因不鏽鋼抗氧化性能，吸附效率更強，能耗更低，而且質量更輕便於安裝清洗，淨化效率更好，使用壽命更長。

2、治理風量的確定

靜電油煙淨化器治理風量的主要依據是3個：一個是按煙罩投影麵積計算排風量；另一個是灶頭數；一個是與之匹配的抽氣風櫃的抽風量。

1）根據集油煙罩總投影麵積（S）選型：

2）根據爐灶選型：每隻標準爐灶（φ=350mm）風量為1500m3/h,總處理風量=爐灶數×1500 m3/h，再根據總風量確定油煙淨化設備型號。

3）風機配套選型：功率4.8Kw，風量30000 m3/h。

4）根據匹配風機選型

①計算係統管網壓損：係統管網壓損包括局部壓損和沿程壓損，局部壓損：各變徑管、彎頭、進出風口產生的壓力損失，沿程壓損：各直管段的壓力損失

②風機的全壓=（管網壓損+設備壓損）×（100+20）% ，根據風機全壓選取風機的型號規格，風機額定風量=複合式油煙靜化器總處理風量×1.2%，以上選型方式以最大風量計算值為準，當一個餐廳設計風量大於10000 m3/h時，淨化器設計容量應增大20%。根據《飲食業油煙排放標準》（GWP5-2000）標準排煙要求。

3、靜電油煙淨化設備的選型

鑫久久久久国产成人精品亚洲午夜油煙淨化器YC-JD-B50。鑫久久久久国产成人精品亚洲午夜油煙淨化器B係列電源采用自主研發大功率高壓電源，帶有電網浪湧保護，放電檢測高壓輸出自適應調整，高壓開路，高壓短路，高壓閃落和功率部件過溫等保護功能，能夠確保油煙淨化器安全可靠的運作，在對比國內外高壓輸出電源基礎上增加其電源功率，顯著提升淨化效率機安全性。

智能數字電源，智能驅動設備運行。數字顯示運行電流機故障代碼，運行狀態一目了然。多單元數字化連接，工業級機箱外觀設計，防潮，耐紫外線，不會變色，使用壽命更長。機腳可拆卸，且大風量設備體積小，適合小尺寸的廚房。

鑫久久久久国产成人精品亚洲午夜油煙淨化器係列機箱組合采用積木式模塊組合，可根據安裝空間選擇不同組合，設備板式電場及大部分組件都能在現場安裝，保養和維修，清洗方便，設備與風機聯動。

功率強勁、能量利用率高，單電源輸出的高壓能量大。具有軟啟動、恒流輸出控製、滅弧保護、多次放電保護、高壓開路保護、高壓短路保護、電源過載保護和變壓器過溫保護等功能。操作方便，無需獨立開關。

4、油煙淨化器YC-JD-B50淨化原理圖

油煙淨化器是利用高壓發生器持續穩定輸出高壓，高壓載體極板式電場所應用的靜電除油油煙技術是利用陰極板在高壓電場中放射出來的電子，以及由電子碰撞空氣分子而產生的負離子捕捉油煙，油霧使其離子帶電，再通過高壓電場產生庫侖力，使電離子被陽極吸附，以達到清除目的。由於電子直徑非常小，其粒徑比油煙及油霧離子的粒徑小很多數量級，而電場中電子密度很高，可以說無處不在，處在電場中的煙塵粒子很容易被荷電捕捉，煙塵粒子在電場中的荷電是循環包括電場荷電和擴散荷電等機理的必然現象，而不是簡答的偶爾碰撞引起的，帶電粒子在電場中會受到庫侖力的作用，使其結果是煙塵粒子被吸附在陽極上，因此靜電除油煙效率很高，而且特別適用於捕捉粒徑較小和重量較輕的煙塵粒子。極板式油煙設備的電能主要是用來放射電子和推動煙塵粒子。其設計決定電場與空氣不產生機械力作用，因而靜電場的能耗較小，阻力也較小，無需使用較大壓力風機牽引，總能耗相比其他除油方式要小。

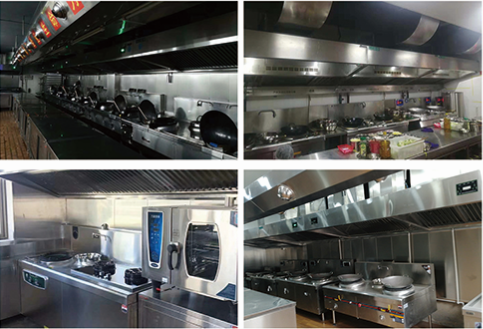

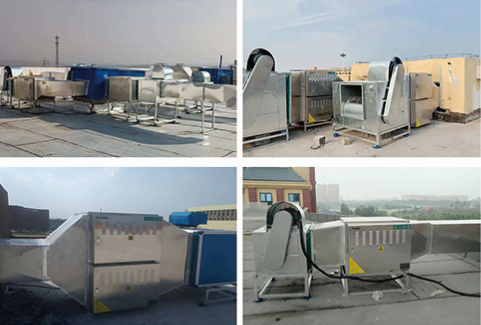

（七）安裝現場圖
