廚房排氣係統主要由集煙罩，排煙管，廚房油煙淨化器，引風機(包括消聲器)和廚房補風裝置組成。

可根據實際情況選擇油煙淨化器設備的種類和運行方式。在安裝廚房油煙淨化器之前，應考慮排氣係統各部分的實際運行參數，包括運行阻力和處理風量。如果是新項目，應在設計中充分考慮安裝油煙淨化器對排氣係統的影響;如果是改造項目，安裝煙塵淨化器時必須重新計算排氣係統，必要時，改造集煙灶，排煙管和廚房補氣供應，更換引風機。

一、排煙風機

常用的引風機有三種類型：軸流風機，風機箱和離心風機。

(1)軸流風機之前已在許多應用中使用過，但由於全壓較小，安裝油煙淨化器後很少使用。

(2)風機箱全壓一般，風量可調，噪音低，常用於廚房排煙係統，集煙罩距排風口距離中等。

(3)離心式風機可以調節全壓和風量，但由於噪音大，通常需要降噪。當廚房位於建築物底層時，應將排氣風機放置在屋頂上，以減少室內噪音汙染，排煙管道處於負壓狀態時，以避免異味溢出。當風機放置在屋頂上時，通常選擇離心式風機。

二、廚房油煙淨化器

油煙淨化器是整個安裝項目的核心環節。購買淨化器和確定風量與最終的淨化效果有直接關係!

在正常情況下，一個灶爐所需的處理風量約為4000m³/h.如果它是一種油煙比較大的菜係，如川湘菜、燒烤等，則可以考慮一個6000風量的油煙淨化器。

三、廚房補風裝置

由於廚房所在的建築物的布局以及廚房在建築物中的位置，有條件的廚房應由建築物的集中空調係統進行有序送風。然而，目前遇到的大多數情況是建築物沒有廚房補風係統。許多帶餐廳、廚房等的建築物隻設計有集中供暖係統，而沒有集中空調送風係統。當廚房處於工作狀態時，排氣係統投入運行，廚房處於負壓狀態。新鮮空氣源包括室外新鮮空氣滲透和餐廳的空氣大量補入廚房。。

3.1無序送風

無序送風會導致廚房工作條件惡劣。特別是在夏天，雖然餐廳通常安裝一些櫃式空調以降低餐廳的室內溫度，但室內空氣被輸送到廚房，這並不能解決廚房的熱負荷並降低廚房溫度問題。由於廚房有大量油煙，如果廚房內安裝了櫃式空調以降低廚房溫度，應定期清洗櫃式空調的回風過濾器。

3.2有序的送風

對於配備集中空調係統的建築，其補風方式多為有序送風，靈活性大。在目前廚房的通風係統中，一般有三種補風的方式：

(1)餐廳空調為全新風直流式空調係統。空調處理的新鮮空氣首先被送到餐廳，然後流入廚房，並通過排氣係統排放到外麵。這種投資較少，餐廳的供暖和通風效果良好。缺點是大量的空調風將直接排出，新風能耗大，不利於節約能源。

(2)將組合式空調機組的新風一部分直接補入廚房，部分新風送至餐廳，並通過回風機返回空調。這可以適當地解決新鮮空氣的消耗問題，並且使用的靈活性也很大。這時可以把測壓裝置可以安裝在廚房中。當廚房引風機工作時，負壓增加，則回風電動閥關閉，回風機停，餐廳新風大量補入廚房;當打開部分引風機或引風機沒有工作時，負壓不是很大，則打開回氣閥，啟動引風機，避免空調送風全部被排出。

(3)用兩個引風機組用於餐廳和廚房。其中廚房為全新風直流係統，直接補充廚房爐灶的排風，而餐廳為一次回風全新空氣係統，這個方案能保證餐廳和廚房的空調效果，而且廚房和餐廳係統互不幹擾，缺點是前期投資較大。

四、排煙管道

廚房排煙管道的水平部分不應太長。一般來說，最大距離不應超過15米，坡度應大於2%。水平端應配備接頭，以便清潔油汙。根據規範，排風速度不得低於10m/s，以防止風速過低時油汙附著在煙道上，接集煙罩的排煙管道應設風量調節閥。

排煙管道的設計和安裝如果不合理，往往會造成廚房排煙不通暢，直接影響油煙淨化器的使用。其主要原因有以下幾種：

(1)主排煙管通風麵積不足，風速過大。根據工程經驗，主排煙管的風速不應超過15m/s。否則，經過一段時間的運行(例如一年後)，很容易使排煙係統不通暢。在油煙淨化器的操作實踐中，大多數情況是由於排煙管通風麵積不足引起的，並且管內氣體的流速高於15m/s。

(2)由於排煙管穿過建築梁，管道的橫截麵積減小，截麵的阻力增大，導致氣流不暢。

(3)當排煙管穿過建築梁或避開其他設備管道時，排煙管的一部分將低於整個排煙管平麵。使用一段時間後，油水混合物將積聚在下排煙管中，直接影響油煙排出。

(4)不同樓層的廚房油煙通過同一主管排出，離出口近的樓層的廚房排煙效果較好，而下層廚房排煙效果則相對較差。

五、集氣(煙)罩

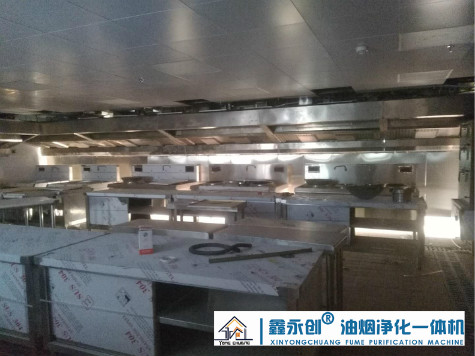

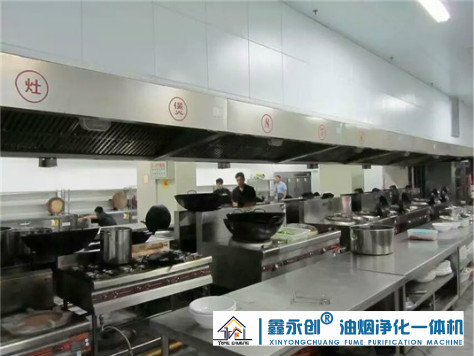

集氣(煙)罩通常整體加工，包括抽風，過濾，油收集，水收集等功能，主要由專業廚房設備公司製造。在廚房通風中，應添加一定量的新鮮空氣。一方麵，可以平衡氣壓以避免廚房中的過大負壓(通常不應超過5Pa)，另一方麵，可以降低廚房的溫度。改善工作環境。對於油煙的收集，有三種主要類別的集氣(煙)罩：

(1)不含擋油板和送風設備的集氣(煙)罩，適用於各種靈活的操作場所，易於加工和安裝，價格便宜。然而，由於缺乏供氣設備，油煙收集效果相對較差，並且容易使油煙在廚房工作人員麵前回旋，並且容易造成油滴散落。

(2)帶有擋油板和補氣裝置的集氣(煙)罩可以更好地收集烹飪過程中產生的油煙，油滴不會散落。隻要補氣量合理，廚房的空氣質量就很好。但是，安裝要求更高，投資更大。

(3)運水集氣(煙)罩

運水集氣(煙)罩的設計原則是形成水幕循環，達到與油煙碰撞後淨化油煙的目的。影響運水集氣(煙)罩使用的關鍵是形成連續的水幕並定期清潔循環水係統。事實上，由於管理不善，目前大多數運水集氣(煙)罩不能形成連續的水幕，而隻會形成間歇性水滴或小水柱，因此效果非常差。

使用運水集氣(煙)罩的優點是它可以去除集氣(煙)罩上的部分油煙，降低油煙淨化裝置的處理負荷，並提高係統的淨化效果。但是，如果通過運水集氣(煙)罩的油煙的間隙很窄，則很容易使排氣係統不通暢。

集煙罩的設計對排煙係統有重要影響。如果集煙罩的設計不合理，很容易導致整個排氣係統不通暢。導致排氣係統不暢通的因素有：

1)油板或運水集氣(煙)罩之間的間隙太小;

2)煙罩內收集油煙的開口總的截麵積太小而引起整體排煙不通暢;

3)開口分布不合理或是開口沒有隨著與主管道的距離增大而增大，從而引起局部排煙不通暢;

4)集氣(煙)罩上麵的集煙管道截麵積太小，導致出煙不通暢。
