1、廚房烹調間不宜采用風機盤管等室內空氣循環方式的空調係統。（因為廚房內油煙、水蒸氣含量較高，長期循環此類汙濁空氣，勢必造成油煙附著在風機盤管表麵，大大增加傳熱熱阻力及通風阻力，降低冷卻效果。久而久之，致使設備失去製冷能力）；一般宜采用直流式空調係統，進風全部來自室外，而且室內剩餘空氣全部排至室外，空調設備部回風。

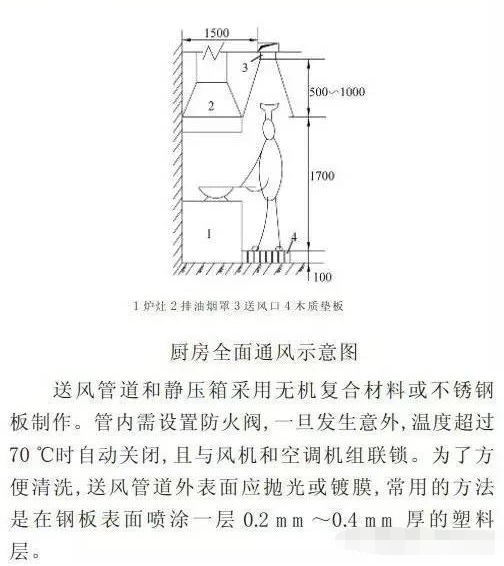

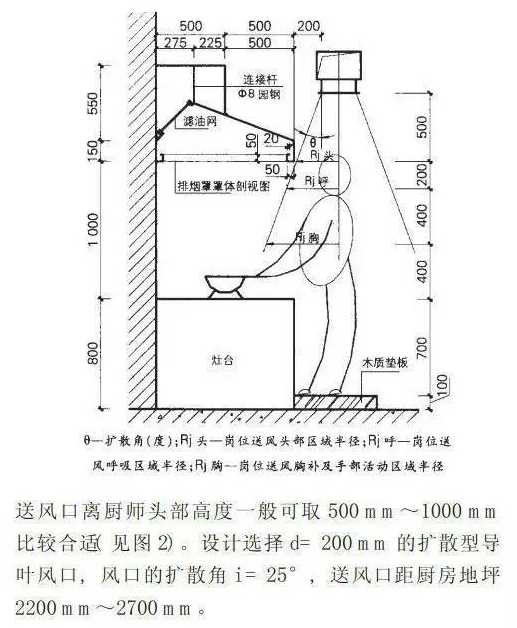

2、廚房抽油煙罩及空調送風示意圖：（為增加廚師操作的舒適度，其下增加木質墊板100mm），在不影響操作的情況下，傘形罩應盡量降低，以減少油煙擴散麵積。油煙罩安裝高度以不遮擋廚師視線為準。

3、排風量的確定：

1）中餐廚房散發油煙大，罩口平均風速不應小於0.5 m/s;

2）以煎、炸、蒸、煮、烤的北方廚房，油煙量不大，罩口平均風速宜選0.4m/s;

3）西餐廳宜選0.3~0.4m/s；

4）燒臘間主要是燒乳豬和禽類，風速為0.3m/s;

5）其他洗碗間、蒸煮間排風量均宜按0.3~0.4m/s考慮。

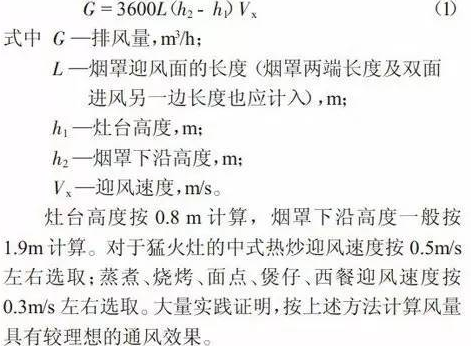

各類罩類排煙量計算公式為：L=3600*V*F（V罩口平均（jun1）風速）

排風量計算應按照以煙罩的大小來確定風量；具體計算如下：

1）排風管不宜太長（否側不利於煙氣迅速排出，時間長，管壁易結油垢，影響排風效果），風管安裝應保證0.1~0.3的坡度，坡向排氣罩，以利於油、水由罩口油槽統一排放

2）排風量的65%通過排氣罩排至室外，其餘35%由廚房全麵換氣排出;考慮節能，嚴寒地區大型食堂廚房通風可全部由局部排風罩排出。

3）排氣量也可按照換氣次數進行計算：中餐廳40~50次/h;西餐廳30~40次/h,職工餐廳25~35次/h;（上述換氣次數對於大、中型旅館最為合適。當按吊頂下的房間體積計算風量時，換氣次數取上限值；當按樓板麵下的房間體積計算風量時，換氣次數取下限值）采用換氣次數計算通風量，一般與實際通風量誤差較大，一般不建議采用換氣次數進行通風的排風量計算，隻有在廚房工藝不明確，確實需要進行通風的設計，才可以采用。

4）排風管內的風速不應小於10 m/s，一般設計為10~12 m/s;排氣罩內接風管處的喉部風速應為4~5 m/s；

5）排風管一般要用1.5mm厚的鋼板製作，盡量縮短水平管道的長度，並有2%以上的坡度坡向排氣罩。

6）排風管道采用不燃燒材料製作

7）一般情況下，排氣罩的平麵尺寸應比爐灶尺寸大100mm,排氣罩下沿距爐灶麵的距離不大於1.0m,排氣罩的深度不宜小於600mm.；

8）主、副食加工排風係統應分開設置；

9）排氣罩不一定同時使用，故每個排風係統負擔的排氣罩應盡量減少，以不超過2個為佳（這樣可以保證各排氣罩的排風量的均衡，也可以靈活調整排氣罩開、停，降低通風係統的運行費用，節約能源，另外還可以解決排風機風量偏大、風道斷麵過大、噪音處理和安裝不便等問題）。

10） 廚房的排風管道不宜采用土建風道（土建風道漏風量較大且難以處理），盡量避免設置過長的水平風道。

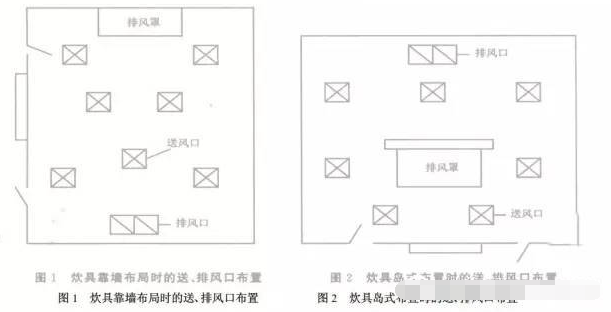

11） 全麵通風排風口的布置應按灶具的具體位置考慮，距排風罩越遠越好。

12） 廚房排風機一般宜選用離心風機，以保證足夠靜壓，若選用管道風機或風機箱時一定要注意選用電機外置型風機。

4、送風係統

1）實例：

TO---風口出風溫度

2）可將補風量的30%作為崗位送風（利用送風口【每個風口可按500m³/h】直接均勻布置在排氣罩前側上方）;

3）室外新風引入口應安裝防蟲網和防雨網；

4）補風管道應采用不燃燒材料製作

5）確定送風出口的出口風速時，在距地2m左右時的區域風速＜0.25m/s較為理想。

6）南方可以直接利用室外新風，但應設置粗效過濾器；

7）對於北方寒冷地區多層的食堂餐廳，應將各層的補風量的50~60%送至1層餐廳，負擔補充1層餐廳部分熱負荷，同時1層餐廳設熱風幕，盡量減少1層冷風量的侵入。

8）北方寒冷地區廚房通風應考慮熱回收裝置利用排風廢熱預熱新風，以節約能源，但須考慮廚房排出油煙、廢棄的處理，減少油煙廢氣對熱回收裝置的汙染破壞；

9）補風量不宜過大，一般應小於40000m³/h風量為宜，送風係統風機宜采用調速風機，配合排風補風係統及廚房室內負壓值調整送風量，節電節能。

10）廚房用具產生的熱量與冷卻裝置冷負荷的關係，可按下式計算：

5、烹飪輔助區空調降溫：空調降溫應首先滿足整個烹飪區一定負壓值，一般不得大於5Pa,崗位送風與輔助區送風量總和接近排風量的80%~90%，送風溫度19℃，相對濕度95%，工作環境溫度≤27℃，相對濕度60%。

6、其他房間，可以采用風機盤管水係統方式，較經濟節能，如：冷葷間、粗加工區、洗碗間和值班室等可根據功能和經營的不同要求，確定其空氣參數。

7、廚房串味的防止措施：補風量應為排風量的80~90%，一般補風機按排風機風量的55~65%進行選取，另約20%的補風來自相鄰房間和室外滲透，保持餐廳與廚房之間有5Pa的壓差。（也可以將50~60%的補風量送入餐廳，然後再有餐廳流至廚房）有條件時，宜對夏季補風做冷卻處理，可設局部或全麵冷卻裝置；北方冬季應對補風做加熱處理。

8、油脂過濾主要采用：光電油煙淨化器

9、排風係統宜專用，整個廚房不宜隻設一個排風係統，補風係統應根據排風做相應設置。

10、排煙係統宜專用

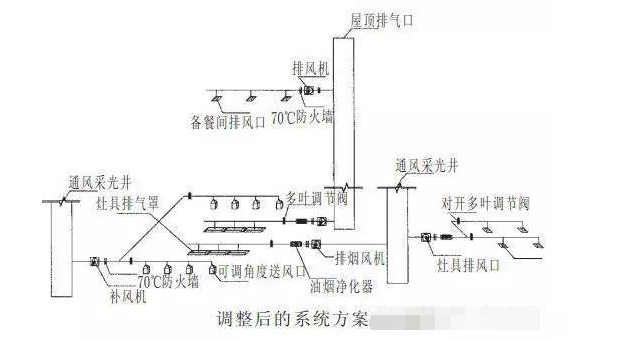

11、實際圖的示意圖：

12、廚房風管有防腐和便於清潔及結露等問題：故一般采用不鏽鋼或玻璃鋼材質的風管（廚房送風管采用不鏽鋼風管，為防止冬季送風時水蒸氣在風管外部結露，一般需對送風管進行保溫；如使用玻璃鋼管，則可省略保溫工序。

13、廚房的送風、排煙排風井一般是安裝在屋頂，氣體以煙筒的形式輸送到大氣中，排煙口形式一般為單層防水百葉，考慮建築外立麵的美觀，排煙口尺寸或不能滿足排風要求，排風口風速一般應小於4m/s；注意，單層排風百葉因葉片傾斜度較大，其通風麵積必須考慮50~60%的通風率設計選取，對廚房排煙極為不利。

14、廚房的排氣口與進風口應保持一定的距離，並宜設在進風口的下風側，且應比進風口高，盡量避免排氣口和進風口在同一個方向上，這樣才能使進風清潔，不至於把廚房的氣味送入其他房間。

1）排風機最好設在機房內，排風機房宜設在廚房上部，廚房為公共建築的一部分時，其排風機房宜設在屋頂層（如廚房在高層建築的裙房中時，排風機房可設在裙房的屋頂層，這使風道內始終處於負壓狀態，避免氣味外溢）排風機盡量選用水平出口的離心風機（如果必須選用上出口的風機，應在風機殼的最下麵裝一根泄水管，及時將集水泄掉）

2）風機如設在室外，風機室外部分及風管均應做保溫，以避免在嚴寒及寒冷地區，冬季排氣中的水蒸氣及油霧凝結，以致夜間結冰，使次日廚房工作時排風機無法啟動，甚至當爐灶使用時，不但不能排氣，而且有水滴下來。

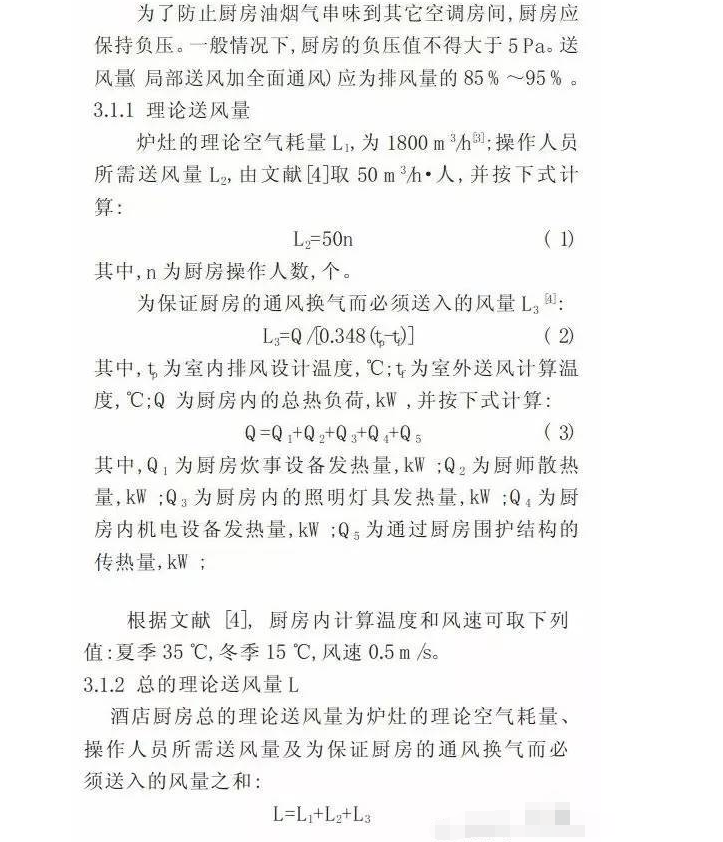

15、理論送風量的計算

16、廚房排煙風管應設150℃的防火閥。
